| Характеристика | Значение |
|---|---|
| Предел допускаемой погрешности по ГОСТ 30124, % |
±0,25; ±0,5; ±1,0 |
| Наибольший предел производительности (НПП), т/ч |
0,1...1200,0 |
| Наименьший предел производительности (НмПП), % от НПП |
10 |
| Насыпная, объемная масса материала, т/м3 |
0,1…5,0 |
| Ширина конвейерной ленты, мм |
400…1600 |
Модельный ряд и базовая комплектация
| Модельный ряд | Наибольший предел производительности, т/ч (Q) | Ширина ленты, мм | Размер между осями валов приводного и натяжного барабанов, мм (L) | Предел допускаемой погрешности от измеряемой массы, % |
|---|---|---|---|---|
| ДВН−Q−650−L |
0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16; 20; 25; 32; 40; 50; 63 |
650 |
Размер подбирается исходя из технических требований Заказчика |
±0,25; ± 0,5; ± 1 |

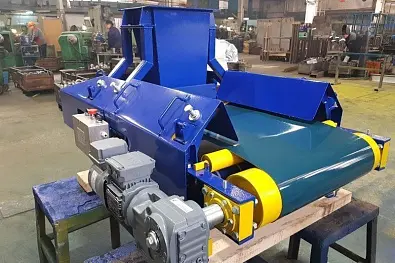

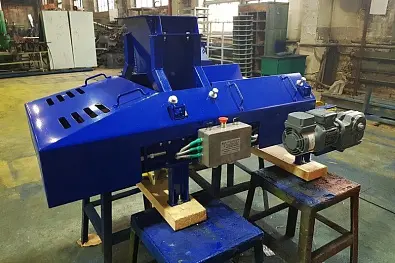

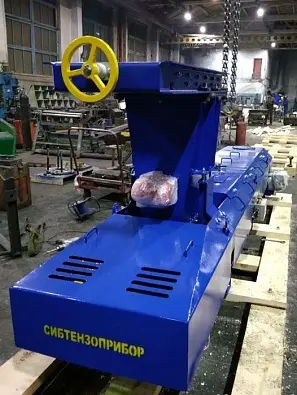

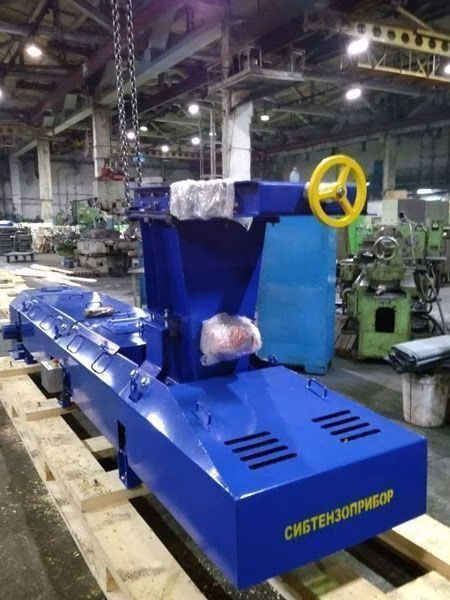

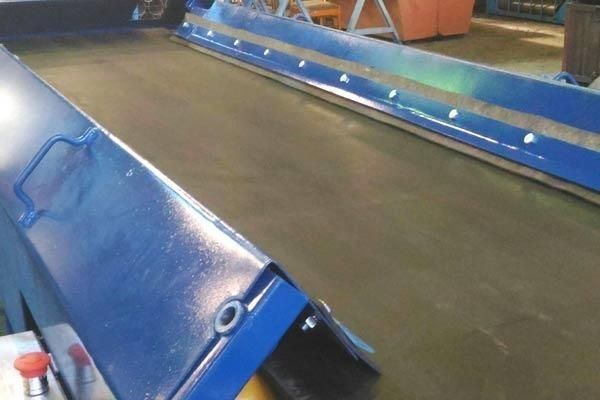

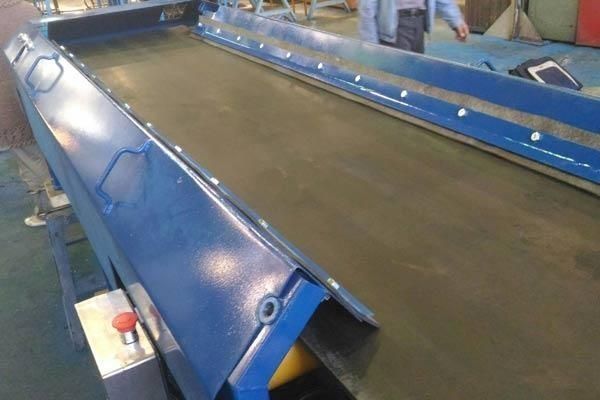

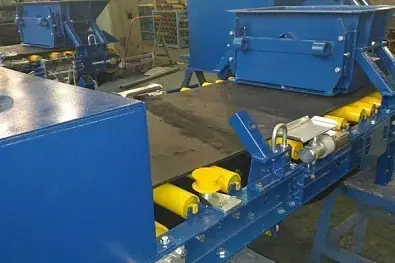

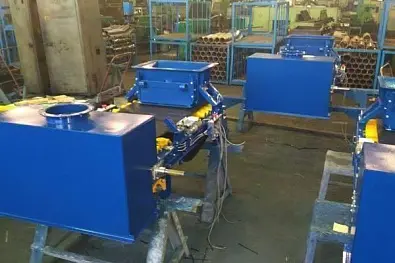

Дозатор весовой ленточный ДВН состоит из весового ленточного конвейера и системы управления на базе контроллера SIЕMENS.

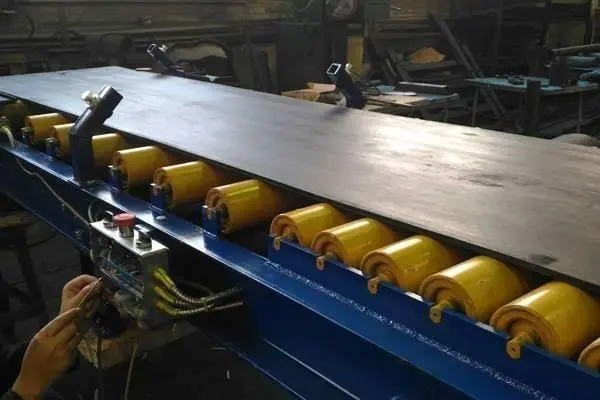

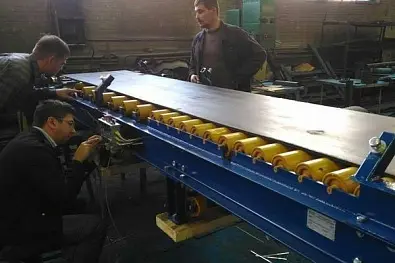

Состав весового ленточного конвейера:
- рама поз.1;
- приводной поз.2 и натяжной поз.3 барабаны;
- ролики ленточные поз.5;
- ролики дефлекторные поз.15;
- конвейерная лента бесконечная с металлической меткой (температурный диапазон −35+60 °С) поз.9;
- грузоприемное устройство (далее − ГПУ), в т.ч. весовые датчики 2 шт. поз.6;
- воронка формирующая со стержневым шибером (ручной) поз.7;
- очистители ленты поз.10 и 11;
- ограждение поз.8;
- кожух аспирационный поз.18;
- коробка соединительная поз.17;
- пост местного управления (далее − ПМУ) поз.16;

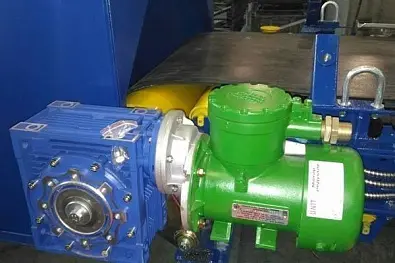

- мотор−редуктор NMRV (IP54) поз.4;
- датчик скорости 2000 импульсов на оборот поз.12;
- датчик шва поз.13;
- датчики схода ленты поз.14;
Состав системы управления:
- Контроллер S7−1200 (SIЕMENS);
- Весовой модуль Siwarex (SIЕMENS);
- Панель оператора c сенсорным управлением КТР400 (SIЕMENS);
- Частотный преобразователь SINAMICS V20 (SIЕMENS);
- Шкаф Ritall;
-
Комплект кабелей 20 м для подключения;
- Комплект монтажных изделий и материалов;
- (автоматические выключатели, клеммы, кнопки, переключатели и т.д);
- Прикладное программное обеспечение, инструкции, схемы подключения,принципиальные схемы.
 |
 |
| Наименование | Внешний вид | Характеристики |
|---|---|---|
|
Лента специального назначения |
|
|
|

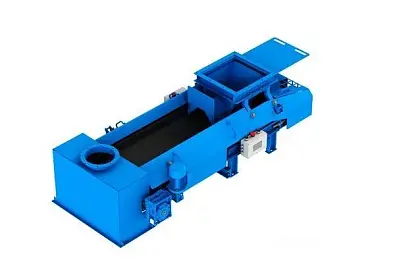

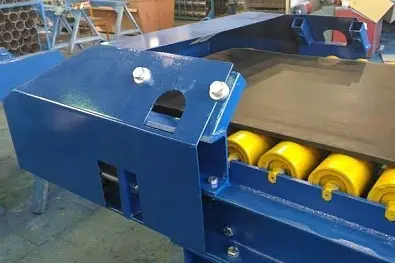

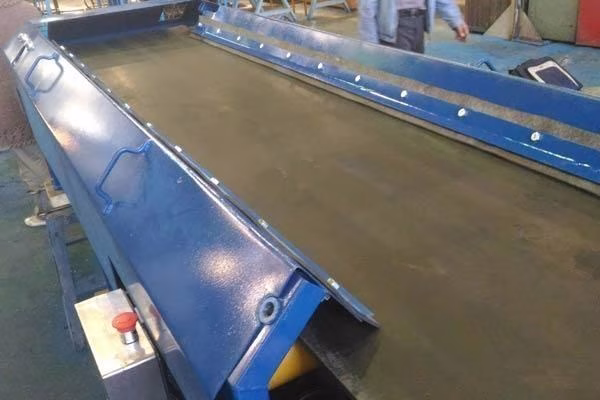

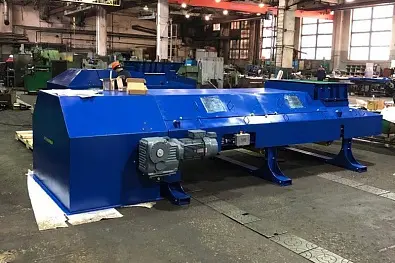

Съемный кожух верхней части ленточного дозатора |
|
Верхний кожух может изготавливаться как полностью металлический, так и со смотровыми вставками. Верхний кожух защищает производственные помещения от технологической пыли, а так же является дополнительным элементом промышленной безопасности. |
|

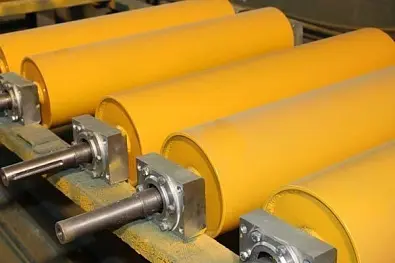

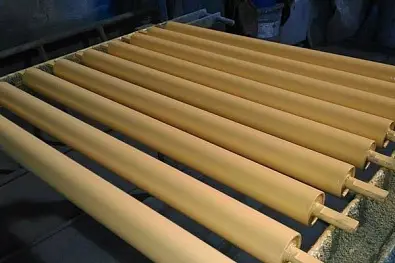

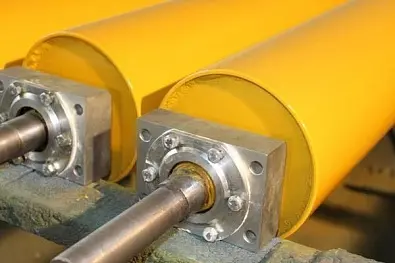

Футерованный барабан |
|
Футеровка барабана повышает коэффициент трения между барабаном и транспортерной лентой, снижает скорость изнашивания ленты, а так же защищает от коррозии, абразивного износа и исключает налипание транспортируемых материалов. |
|

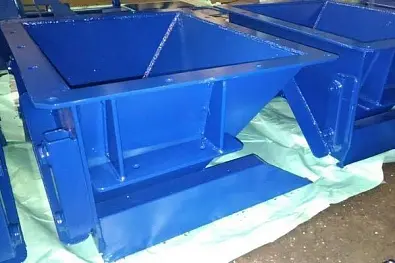

Футерованная формирующая воронка |
|
Футеровка формирующей воронки производится сверхвысокомолекулярным полиэтиленом PE-500, специально созданным для того, чтобы успешно выдерживать самые высокие нагрузки в течение максимально длительного срока эксплуатации. Чрезвычайно низкая адгезия к любым материалам и высокая износостойкость делает РЕ-500 идеальным материалом для футеровки бункеров и желобов, решения проблем налипания, комкования, образования засоров в горнорудной, сталелитейной промышленности, добыче угля и электроэнергетике. |
|

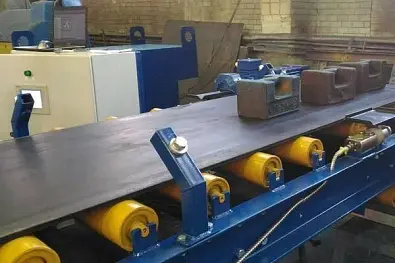

Устройство имитации погонных нагрузок УК-1000 |
|
Устройство имитации погонных нагрузок УК-1000 предназначено для размещения эталонных гирь на движущейся конвейерной ленте с целью имитации равномерной погонной нагрузки в процессе калибровки и косвенной поверки конвейерных весов и ленточных дозаторов. |
|
Гиря М1 20кг |
|
Гиря М1 20кг поставляется совместно с сертификатом о первичной поверки. |
|

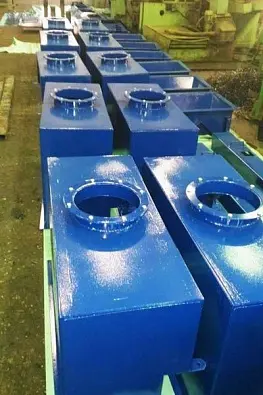

Вибробункер |
|
Вибробункер представляет собой бункер с установленным на нем вибратором марки ИВ, вибратор управляется системой управления ленточного дозатора. Преимущества вибробункера:
|
|
Питатель шлюзовой ПШ |
|
Питатель шлюзовой ПШ предназначен для транспортирования и порционной отгрузки сыпучих материалов в технологических линиях, в составе систем дозирования предприятий металлургической, цементной, горнорудной, строительной, пищевой и других отраслей промышленности. |
|
Датчик уровня SITRANS LVL200 |
|
SITRANS LVL200 — стандартные вибрационные сигнализаторы уровня для жидкостей и взвесей; позволяют определять переполнение, максимальный, минимальный и предельный уровень. Соответствуют требованиям безопасности SIL-2. |
|
Дополнительные функции системы управления |
|
|
Вариант исполнения воронки дозатора зависит от характеристик дозируемого материала, поэтому должен подбираться для каждого типа производства индивидуально.
Суммируя все вышесказанное, заключим, что весовой дозатор непрерывного действия позволяет экономить много ресурсов и времени при производстве, а также добиваться необходимой точности при взвешивании любых сыпучих материалов.
Дозаторы весовые ленточные ДВН выпускаются по ГОСТ 30124-94 и Техническим условиям ТУ 4274-003-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.373.А № 66899) и внесены в Государственный реестр средств измерений за № 68309-17.
